Rohátkový zdvihák RZV - BRANO
Technický popisNosnú časť tvorí teleso zdviháka, v ktorom je otočne umiestnený horný hák a prevodové zariadenie vrátane brzdy.
Použitie:Zdvihák je určený pre prácu vo vertikálnej i horizontálnej polohe. Pri ťahaní bremien v ľubovoľnej polohe, sťahovaní, upínaní, napínaní, a podobných prác nesmie výsledná sila na háku prekročiť menovitú nosnosť. Bremeno sa zavesuje buď priamo na hák alebo pomocou viazacích prostriedkov. Zdvihák sa bežne vyrába so základným zdvihom 1,5m.
Technické údaje
| varianty (náhr.diely) |

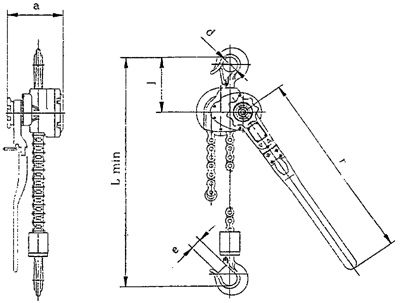

Nosnosť [t] | a | d | e min | l | L min | r | Poč.nosných prameňov | Ovládacia sila[N] | Hmotnosť [kg] | Zdvíhacia
rýchlosť [m/min] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RZV | 0,8 | 165 | 43 | 32 | 140 | 395 | 440 | 1 | 400 | 9,4 | 0,52 |
| RZV | 1,6 | 370 | 16,5 | ||||||||
| RZV | 3,2 | 370 | 21 | ||||||||
| RZV | 5,0 | 440 | 41 | ||||||||
| RZV | 6,3 | 430 | 46 |
