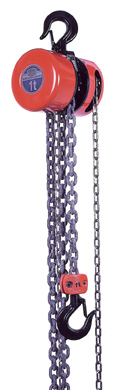

Kladkostroj pozostává z telesa, v jeho osi je uložený orech bremenovej reťaze. Krútiací moment z ručného reťazového kolesa sa prenáša na orech prostredníctvom planetového prevodu. Bremeno pri zdvíhaní alebo kľudovej polohe zaisťuje brzda. Nosné háky sú opatrené poistkami.
Použitie:Kladkostroj planetový je prenosné zdvihadlo a slúži na zdvíhanie bremena o hmotnosti neprevyšujúcej menovitú nosnosť. Kladkostroj sa zavesuje za horný hák upevnený v telese; bremeno na spodný hák.
Varianty | Nosnosť [t] |
a | d | D | e min | L min | Ručná reťaz Z1 | Brem. reťaz |
Počet prameňov Z2 | Ovládacia sila na reťaz |
Zdvíh. rýchlosť [m/min] |
Hmot. [kg] | Štd. zdvih [m] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Z110 | 0,125 | 120 | 20 | 80 | 16 | 200 | 3x14 | 3,6x15,5 | 1 | 230 | 3,12 | 3,6 | 2 |
Z110 | 0,25 | 120 | 25 | 80 | 21 | 260 | 3x14 | 3,6x15,5 | 1 | 250 | 1,56 | 4,8 | 2 |
Z100 | 0,5 | 165 | 25 | 115 | 20 | 250 | 4x20 | 5x15 | 1 | 300 | 1,1 | 10 | 3 |
Z100 | 1 | 165 | 36 | 115 | 25 | 350 | 4x20 | 5x15 | 2 | 330 | 0,55 | 14 | 3 |
Z100-1 | 1 | 180 | 36 | 136 | 25 | 310 | 4x20 | 7x21 | 1 | 400 | 0,7 | 12,5 | 3 |
Z100 | 1,6 | 220 | 42 | 198 | 31 | 410 | 4x20 | 9x27 | 1 | 330 | 0,36 | 25 | 3 |
Z100 | 3,2 | 220 | 48 | 198 | 37 | 560 | 4x20 | 9x27 | 2 | 330 | 0,18 | 38 | 3 |
Z100-1 | 3,2 | 252 | 50 | 220 | 37 | 510 | 4x20 | 11x31 | 1 | 400 | 0,29 | 45 | 3 |
Z100 | 5 | 220 | 54 | 198 | 41 | 650 | 4x20 | 9x27 | 3 | 330 | 0,12 | 50 | 3 |
Z100 | 7,5 | ||||||||||||
Z100 | 10 |
