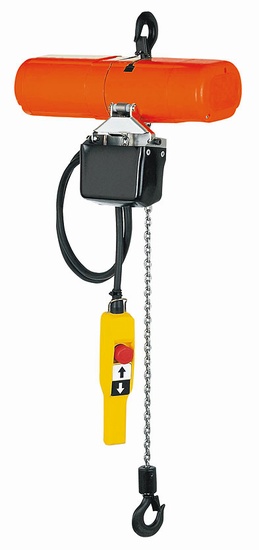

CM Shopstar
Elektrický reťazový kladkostroj s nosným hákom
Nosnosť 125 - 500kg
Kompaktné a ľahké prevedenie robí z neho ideálne zariadenie, obzvlášť pre montáž v stavebnom sektore, či rôzne odvetvia priemyslu.
Štandardný prevádzkový prúd: Euro napätie 400 V, 3-fázové, 50 Hz.
CM Shopstar je tiež dostupný ako 230 V , 1 fázový 50 Hz, a 110 V, 1 fáza, 50 Hz
Vlastnosti:
- Hladký chod reťaze zaisťuje reťazové 10 zubové ozubené koleso
- Vďaka nízkej stavebnej výške a hmotnosti je jeho použitie univerzálne
- Robustná, práškovým náterom ošetrená hliníková konštrukcia
- Spoľahlivá poistka proti preťaženiu pomocou klznej spojky
- Zvýšená bezpečnosť vďaka ochrannému ovládaniu (48V) je štandardom. Ochranné krytie riadiaceho spínača je IP 65. Motor je chránený IP 54.
- Štandardne vybavený ochranou proti tepelnému preťaženiu motora. Bezpečné držanie bremena aj v prípade výpadku elektrického prúdu pomocou elektromagnetickej pružinovej brzdy.
- Zaradenie 1 Am (30% ED pri max, zaťažení) resp. 1 Bm (25% ED pri max. zaťažení. Na prianie môžu mať všetky modely zvýšený výkon (pozn.: zmena nosnosti, alebo pracovného cyklu)
Možnosti
- Nerezová bremenová reťaz
- Robustný zásobník reťaze
Technické parametre
| Model | Nosnosť kg | Počet prameňov reťaze | Rozmery reťaze d x p mm | Rýchlosť zdvihu m / min | Motor zdviháku kW | hmotnosť kg | Prevádzkový prúd |
| CM Shopstar 125-4 | 125 | 1 | 4 x 12,2 | 4 | 0,1 | 12 | 110V/1Ph/50Hz |
| CM Shopstar 125-4 | 125 | 1 | 4 x 12,2 | 4 | 0,1 | 12 | 230V/1Ph/50Hz |
| CM Shopstar 125-10 | 125 | 1 | 4x12,2 | 10 | 0,25 | 12 | 400V/3Ph/50Hz |
| CM Shopstar 250 | 250 | 1 | 4x12,2 | 6 | 0,28 | 12 | 400V/3Ph/50Hz |
| CM Shopstar 500 | 500 | 1 | 4x12,2 | 3 | 0,28 | 13 | 400V/3Ph/50Hz |

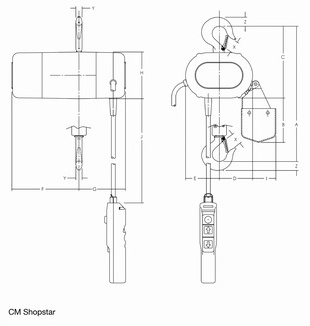

Rozmery
| Model | CM Shopstar | CM Shopstar | CM Shopstar |
| | 125 | 250 | 500 |
| A, mm | 276 | 276 | 303 |
| B, mm | 98 | 98 | 146 |
| C, mm | 159 | 159 | 159 |
| D, mm | 75 | 75 | 60 |
| E, mm | 76 | 76 | 91 |
| F mm | 160 | 160 | 160 |
| G, mm | 227 | 227 | 227 |
| H, mm | 103 | 103 | 103 |
| I, mm | 52 | 52 | 52 |
| J, mm | 1905 | 1905 | 1905 |
| X, mm | 25 | 25 | 25 |
| Y, mm | 14 | 14 | 14 |
| Z, mm | 21 | 21 | 21 |
